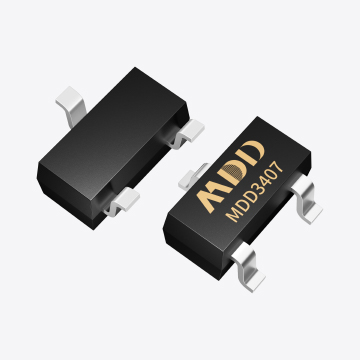

在電子電路設計中,金屬氧化物半導體場效應晶體管(MOSFET)作為一個重要的開關器件,廣泛應用于開關電源、功率放大器、電機驅動、負載控制等多個領域。為了確保系統的性能與可靠性,選擇合適的MOSFET至關重要。本文將從電壓、電流、RDS(on)參數等幾個核心指標出發,為您提供詳細的MOSFET選型指南。

一、選擇合適的電壓等級(Vds)
電壓等級是MOSFET選型的第一個關鍵參數,它決定了MOSFET能夠承受的最大電壓。選擇電壓時,應考慮電路的最大工作電壓,并為系統的波動、噪聲或瞬態電壓提供一定的裕量。
電壓裕量的選擇:
典型選擇:一般來說,MOSFET的額定電壓應比工作電壓高出30%至50%作為裕量。例如,在一個工作電壓為12V的電源中,選擇額定電壓為20V或更高的MOSFET會比較安全。
過壓保護:如果系統中有可能出現過電壓或浪涌電壓,考慮選擇具有更高額定電壓(例如50V、100V或更高)的MOSFET,以提高系統的可靠性。
二、選擇合適的電流等級(Id)
MOSFET的電流能力直接決定了它在電路中能承受的負載電流。選擇時需要根據電流的峰值和持續工作電流來決定。為了避免過載情況,電流的選擇需要根據應用場景的要求考慮適當?shù)陌踩6取?br /> 電流裕量的選擇:
連續電流:MOSFET的額定電流(Id)應該大于或等于系統中預期的最大持續工作電流。通常選擇比實際負載電流高20%-50%的MOSFET,以保證長期穩定運行。
峰值電流:在瞬態條件下,電流可能會遠高于正常工作電流。選擇具有較高峰值電流承受能力的MOSFET,如低Rds(on)和較強散熱能力的器件,可以有效應對瞬間的高電流沖擊。
三、RDS(on)選擇:導通損耗與效率平衡
RDS(on)(導通電阻)是MOSFET的重要參數之一,決定了在開關導通狀態下的功率損耗。RDS(on)越低,導通時的功率損耗就越小,系統的效率也就越高。因此,選型時需要根據系統的功率需求和導通損耗要求來選擇合適的RDS(on)值。
RDS(on)對效率的影響:
功率損耗:MOSFET導通時的功率損耗可以通過公式P=I2×Rds(on)計算。因此,較低的RDS(on)能夠顯著減少系統中的熱量產生,尤其是在高電流應用中尤為重要。
效率優化:在高效電源設計中,盡量選擇低RDS(on)的MOSFET,可以降低開關損耗和導通損耗,提升轉換效率。例如,對于DC-DC變換器,選擇RDS(on)值較低的MOSFET,可以有效提高系統效率,特別是在大電流或高開關頻率下的應用。
四、開關速度:影響高頻應用的響應能力
開關速度是MOSFET的重要性能參數之一,它決定了器件從開到關、關到開的時間。開關速度主要由門極電荷(Qg)和門極驅動電流(Ig)決定。對于高頻應用,如開關電源、高頻變換器或無線電設備,快速開關速度非常重要。
開關速度的選擇:
適應頻率:如果應用場景中使用的頻率較高(例如開關電源的工作頻率超過200kHz),則需要選擇具有較低門極電荷的MOSFET。較低的Qg可以使MOSFET更快響應,從而降低開關損耗。
優化驅動電流:驅動電流的選擇也與開關速度密切相關。為了使MOSFET快速切換,通常需要設計合適的門極驅動電路,以匹配MOSFET的開關要求。
五、封裝與散熱設計
封裝對MOSFET的熱性能、工作穩定性和電流承載能力有直接影響。在選型時,選擇合適的封裝形式非常重要。
封裝類型選擇:
TO-220/TO-247封裝:適用于中高功率應用,能夠提供較好的散熱性能,常見于功率控制和開關電源等應用。
D2PAK、SMD封裝:適用于緊湊型設計,通常用于低功率應用或需要較小尺寸的PCB設計。
散熱設計:為了保持MOSFET的工作溫度在安全范圍內,散熱設計必須充分考慮。使用較大的散熱片、加強散熱銅箔、采用高導熱PCB材質等都可以有效提升MOSFET的散熱能力。
六、結論
MOSFET選型是電子設計中至關重要的一步,選擇合適的電壓、電流、RDS(on)參數能夠顯著提高系統的穩定性與效率。工程師需要結合具體應用場景,綜合考慮這些關鍵參數,并注重封裝、開關速度以及散熱設計等因素,從而確保系統在不同工作環境下的最佳表現。合理的MOSFET選型和設計能夠顯著提升系統的效率、降低功率損耗,并延長設備的使用壽命。
